Электронный счетчик с цифровым дисплеем для прессового станка с магнитным сенсорным выключателем и сильным магнитом: замена механического счетчика с тяговым приводом

厂家直销磁感应电子数显计数器，磁感应计数器开发厂家，2010年开发，期间不断技术进步，现拥有10个国家专利，专利抗震动设计（市场上这种类型的计数器都是仿制我们的，2018年-2019年我们分别在法院起诉了一些仿造计数器的专利侵权，都已经承认侵犯我们的专利并赔偿我们的经济损失）；基本参数：内置1.5V--5号电池，无需外接电源；外形尺寸：64*38*38毫米，开孔尺寸61*36毫米；磁铁：直径12*厚3毫米，感应开关直径12毫米*长57-62毫米，线长1.1米左右，磁感应开关外壳材料有塑料管和镀镍铜管2种（是黄铜管镀镍，不是锌合金管镀镍，锌合金管我们不用，如果需要黄铜原色不镀镍的，也可以留言发黄铜原色的，一般正规用法都是需要镀镍的），铜管牢固一些，其他方面一样；单独计数器重量70克左右，全套重量：130克左右。

5位ZX-5计数器：老款ZX-5A、增强型ZX-5D现在都合并为： 升级版的ZX-5A/D，现在暂停键：按下去开机计数 ，弹上来暂停计数；开机时按一下清零键，计数器清零，关机后不会清零。

5AK/6AK自动关机版 : 5或6位液晶显示屏，有计数信号输入时，液晶屏上会显示“OK”信号指示（根据“OK”信号指示可以方便磁铁感应开关的安装和调试）；无信号或者无操作5分钟后自动关闭屏幕进入待机状态，当有计数信号时自动开机显示并计数；轻触暂停键可以开机或者关机（关机后有计数信号时会自动开机并计数），按下暂停键一秒钟暂停计数，液晶屏闪烁显示（闪烁显示表示计数器暂停，所有信号都不能输入），再按一下暂停键恢复计数；按下清零键一秒钟，计数器清零，关机状态下按清零键，计数器会开机显示但不会被清零 ，放开清零键后再按下一秒钟计数器清零。

5DK/6位高级版：5或6位液晶显示屏，有计数信号输入时，液晶屏上会显示“OK”信号指示（根据“OK”信号指示可以方便磁铁感应开关的安装和调试）；按住暂停键一秒钟暂停计数保存关机，再按一下暂停键开机使用；开机时按清零键一秒钟，计数器清零，关机后不会清零。

计数器促销全国包邮活动（新疆、西藏除外，不过快递费也优惠了的）默认发申通。由于比较忙，可能经常不在线，计数器全部有货，可以直接拍下；也可以旺旺联系客服补快递费后发顺丰速运（贵一些，顺丰快递费可以到付，不过有磁铁和电池，航空禁运 ，是陆运的），也可以直接联系手机13018821355，18657696223谢谢！！

请各位新老客户注意了：我们2010年开发了磁感应数显电子计数器，从2011年春节就开始在淘宝上销售磁感应数显电子计数器（淘宝有销售记录），深受广大客户信任；并且我们经常根据客户的反馈以及我们的技术和经验不断改进、优化计数器，我们还拥有 计数器的多项国家专利 ；但从2013年开始市场上已经出现了仿造我们的计数器 ，仿造计数器的产品质量、性能、抗震动和我们的计数器是无法相比的，请各位客户购买时注意鉴别，请认准 温岭城西正兴计数器。

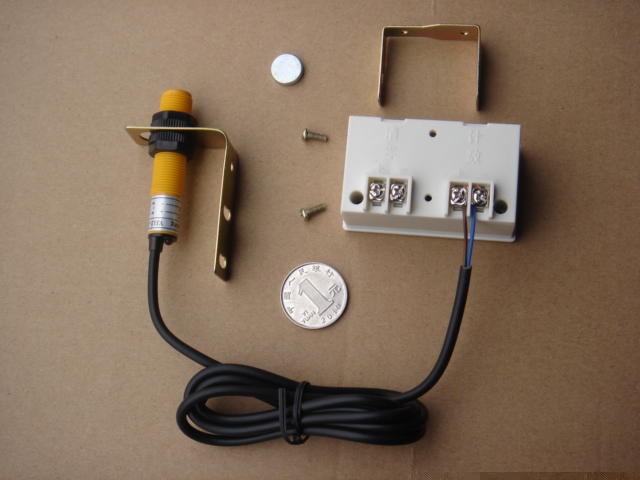

冲床电子计数器 + 磁控接近开关 + 圆强磁铁 全套 = 1个电子计数器（ZX-5A)+1个计数器安装支架 +  1个磁控接近开关(线长1.1米左右)  +  1个直径12mm厚度2.5mm圆强磁铁 +1个磁控接近开关安装支架    全套重量大约 120克左右。

计数器功耗超低，24小时不间断使用，0.5-1元的普通5号电池可以使用半年以上，2元左右的高性能5号电池可以使用一年半至两年。

将磁控感应开关和磁铁根据实际工作的需要，灵活地安装在设备的相应位置上，让需要计数的设备完成一次工作过程，磁铁也接近再离开磁控感应开关一次,以用来完成一次计数；注意：只能感应磁铁，其他东西不能感应的。

工作时，让磁铁跟随设备移动，接近磁控感应开关距离1厘米左右，然后让磁铁离开磁控感应开关距离超过3.5厘米以上，计数器+1计数，重复上述过程，计数器就会累计计数：0，1，2，3，4，5，6 ……（注意：磁铁离开时计数）；安装时，请调整好磁铁和感应开关的位置和距离

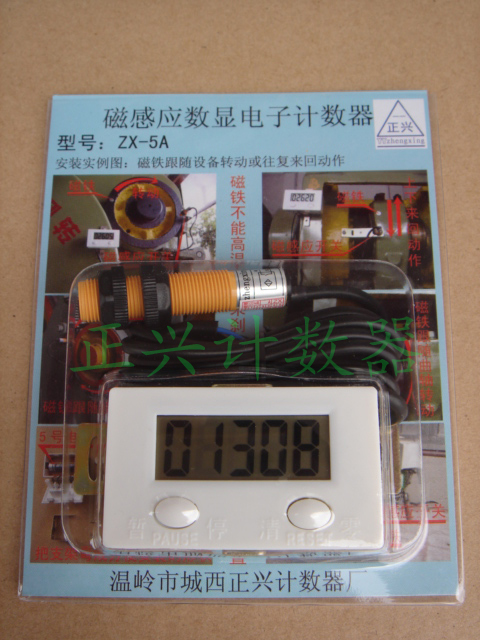

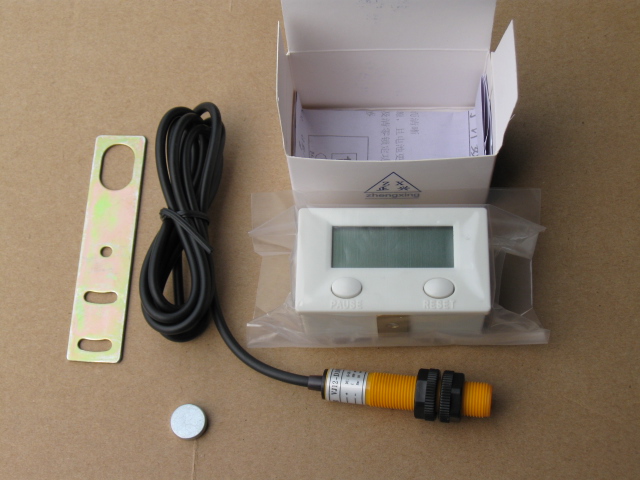

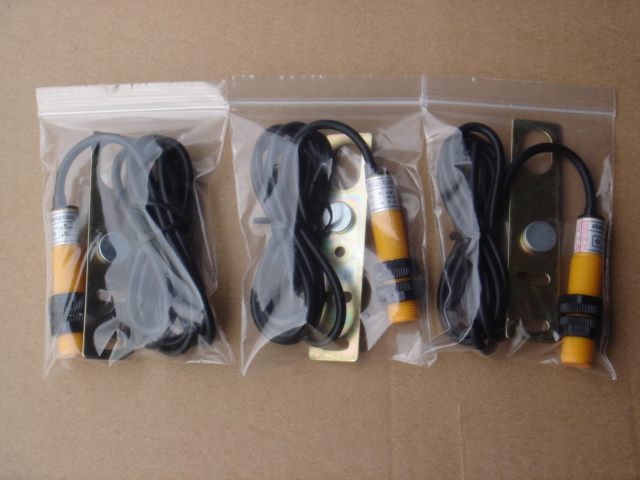

实物请参考下面的这2张照片：有2种包装 ，计数器是一样的， 随机发货

或者

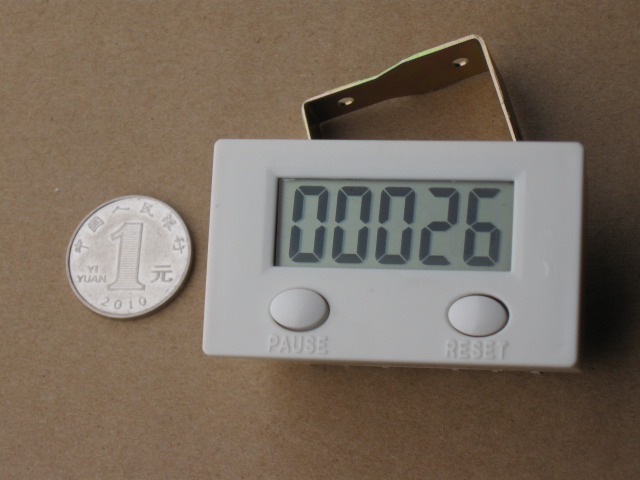

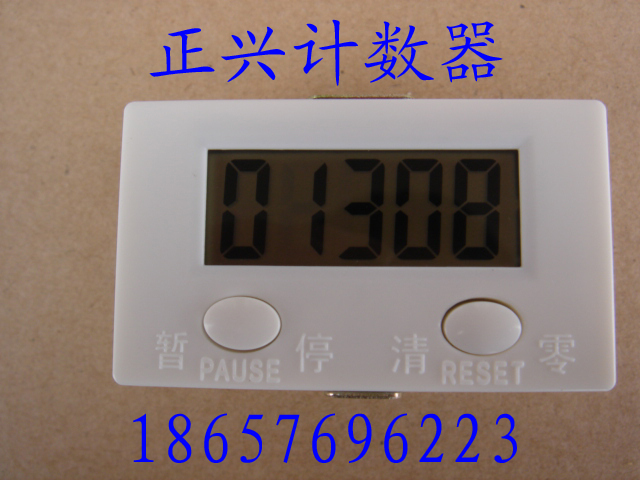

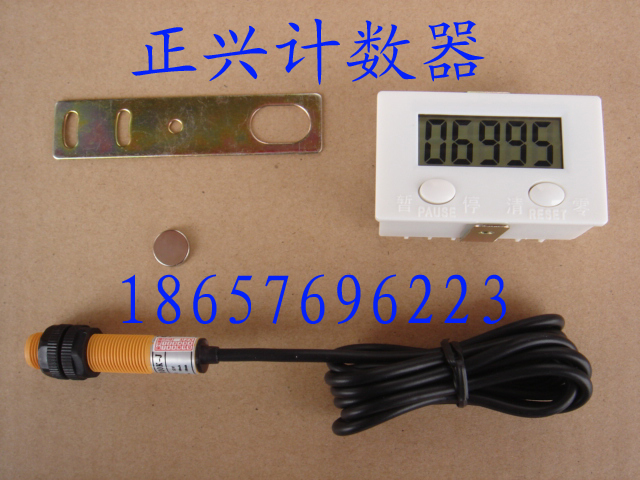

超小型电子计数器

型号：Z X – 5 A

1.  五位大屏幕液晶显示屏，功耗超低，电池使用时间长，显示大而清晰

2.  按下计数/暂停 键（PAUSE），能暂停计数，再按一下计数/暂停 键，又恢复计数

3.  采用磁铁感应，安装简单方便，计数准确

4.  最高计数速度：20次/秒

5.  清零：面板/外部清零端子 两用

6.  使用普通5号电池，无需外接电源

7.  抗震设计，有效确保系统工作稳定可靠

8.  无机械磨损，工作可靠，使用寿命长

技术参数：

电源：1.5V -- A A 五号电池              清零方式：面板/外部

计数范围: 00000---99999                 清零最小脉宽：0.1秒

计数最高频率：20HZ                           使用环境温度：-5─40℃

计数最小脉宽：10mS                           外形尺寸：64*38*38毫米

磁铁感应接近距离：约 10毫米                     开孔尺寸：61*36毫米

磁铁感应离开距离：≥ 35毫米                    全套重量：约120克

配置清单：数显计数器一个，磁铁一个，磁控感应开关一个，支架一副

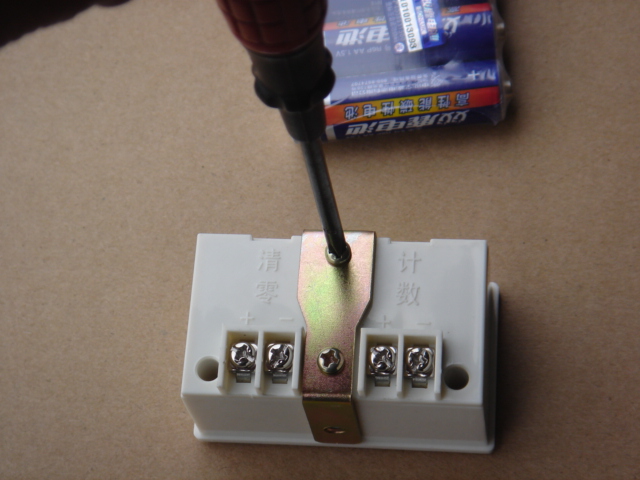

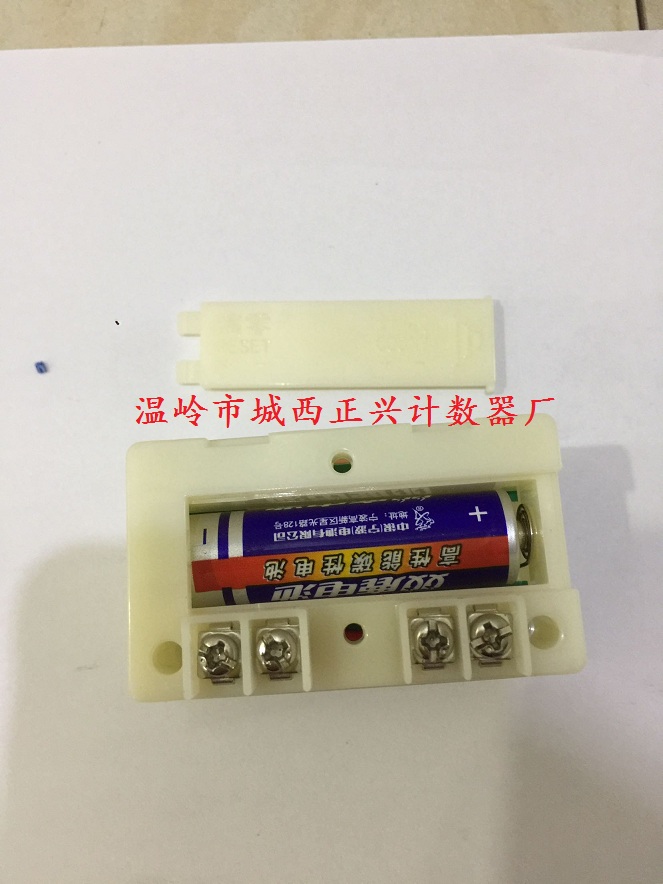

安装电池：

请务必安装电池后使用！！

拧下2颗外壳固定螺丝，轻轻分开后盖（注意不要拉断信号线），装入1个5号电池(电池需另购，普通5号电池可以使用半年以上，2元左右的高性能电池可以使用一年半以上)，合上后盖，拧回2颗外壳固定螺丝。

使用方法：

开始计数：把磁控感应开关VJ12-D10K接到计数端子上，然后将磁控感应开关和磁铁根据实际工作的需要，灵活地安装在设备的相应位置上，让需要计数的设备完成一次工作过程，磁铁也接近再离开磁控感应开关一次。

工作时，让磁铁跟随设备移动，接近磁控感应开关距离1厘米左右，然后再让磁铁离开磁控感应开关距离超过3.5厘米以上，计数器+1计数，重复上述过程，计数器就会累计计数：0，1，2，3，4，5，6 ……（注意：磁铁离开时计数）。安装时，请调整好磁铁和感应开关的位置和距离。

暂停计数：按下 计数/暂停 键（PAUSE），暂停计数，再按一下 计数/暂停 键（PAUSE），恢复计数。

清零：直接按下 清零 键（RESET），计数器清零；或者：清零端子外接一个按钮开关（需另购），按钮开关接通，计数器清零；

注意事项及特别说明：

1. 计数及清零输入的信号线应尽量短，避免与强电或动力电线等一起走线，以避免不必要的干扰；必要时请使用屏蔽线，屏蔽层接在清零端子 - 上。

2. 计数信号以及清零信号只可输入接点信号，不可输入其他电信号。

3. 感应距离和磁铁磁性大小有关，可以更换不同的磁铁来改变感应距离。

4．磁铁的使用温度不能超过70度，温度过高，会磁性消失而使感应失效！！

5. 当液晶屏屏幕显示模糊时，请更换新电池。长时间不用时 ，请取出电池,以防止电池变质漏液损坏计数器，取出电池后，并按下计数/暂停 键（PAUSE），使屏幕显示消失 ，以关闭计数器内部辅助电池。

温岭市城西正兴计数器厂

下面 图片展示，因为生产时间'批次不同 ，实物可能稍有不同，仅供参考：

计数器 电池

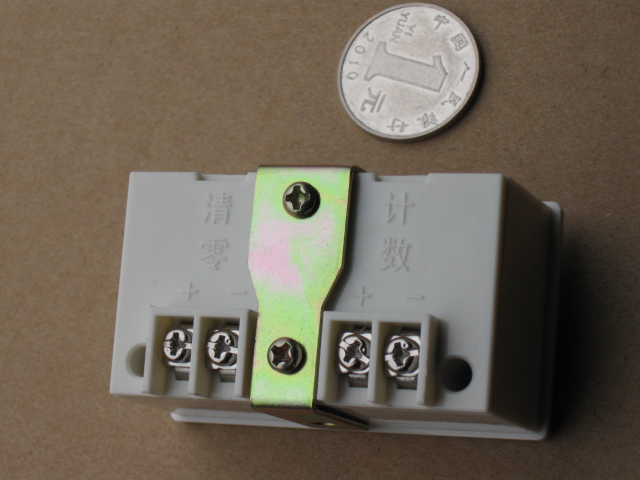

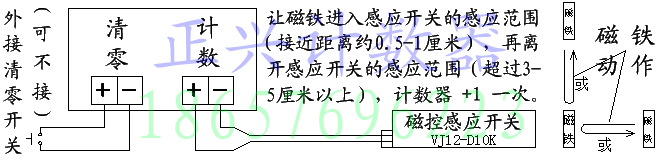

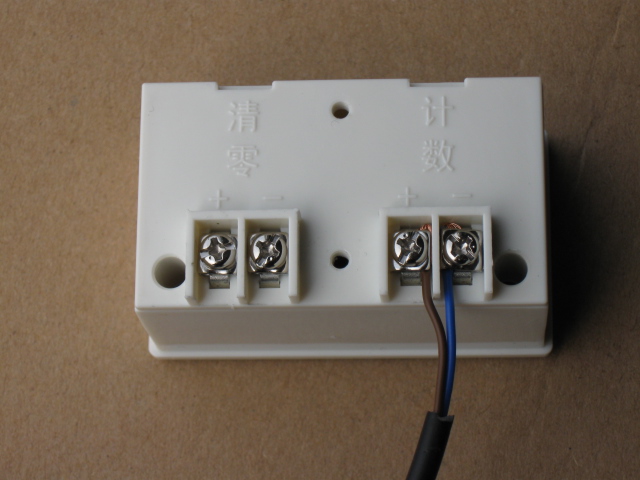

计数输入开关接线:

计数信号输入开关：可以选择本厂配套的磁控接近开关:VJ12-D10K，也可以选择：微动开关，行程开关(开关需另购)等等 ,   (一般应用就单单使用计数器的计数端子输入计数信号就可以了)

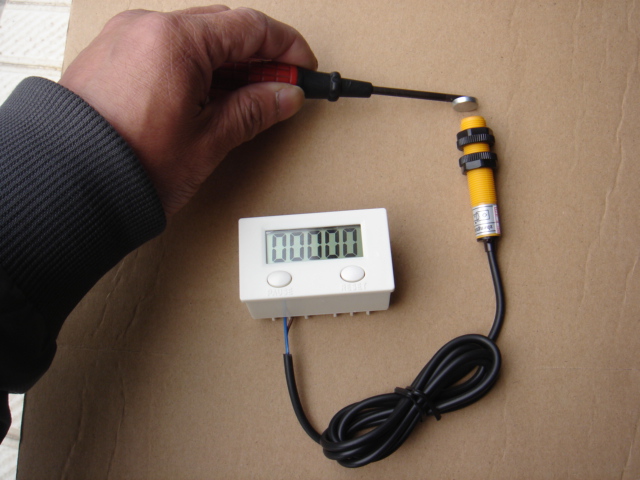

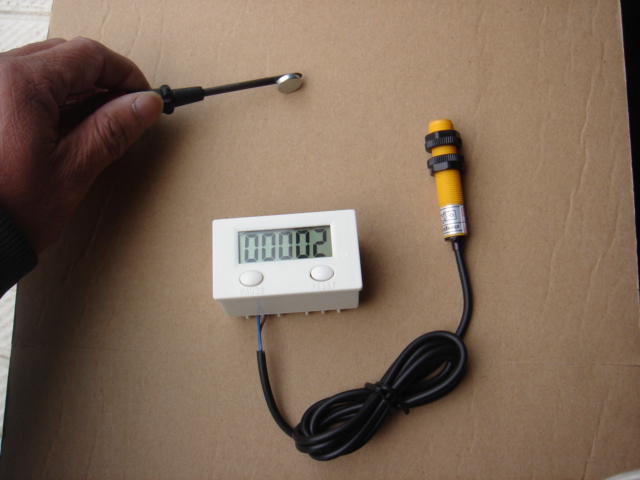

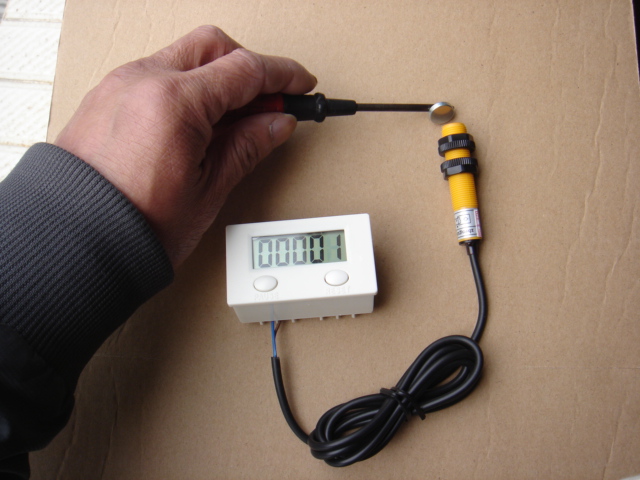

工作示范：

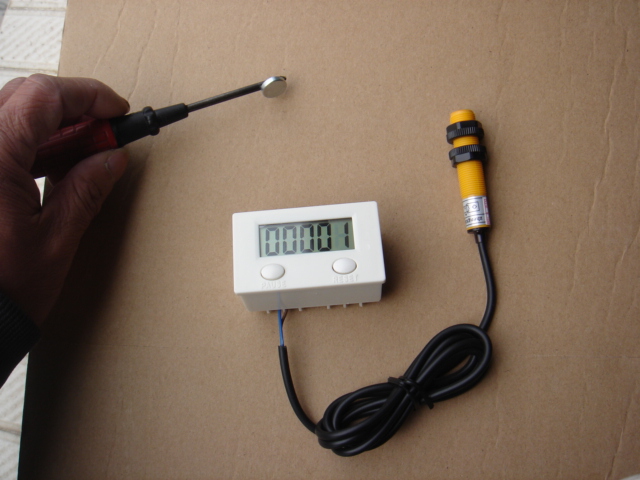

工作时，让磁铁跟随设备移动，接近磁控感应开关距离1厘米左右，然后让磁铁离开磁控感应开关距离超过3.5厘米以上，计数器+1计数，重复上述过程，计数器就会累计计数：0，1，2，3，4，5，6 ……（注意：磁铁离开时计数）；安装时，请调整好磁铁和感应开关的位置和距离

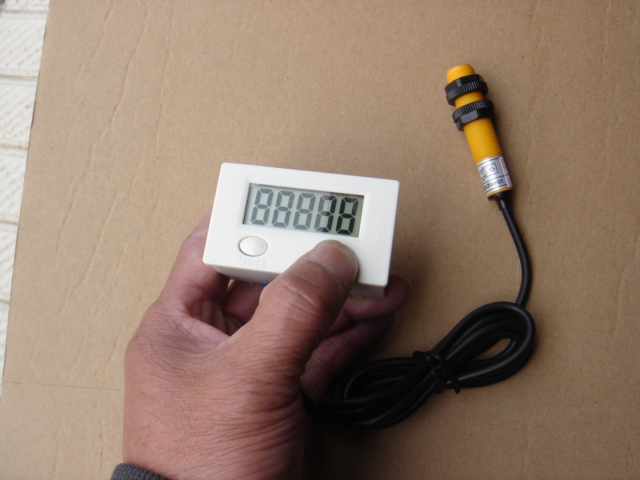

面板清零：请直接按下清除键（RESET）,液晶屏显示5个8，放开清除键（RESET）,液晶屏恢复到0  。

外接开关清零：清零端子外接一个按钮或者微动开关等等（需另购），按下开关，开关接通，计数器清零。

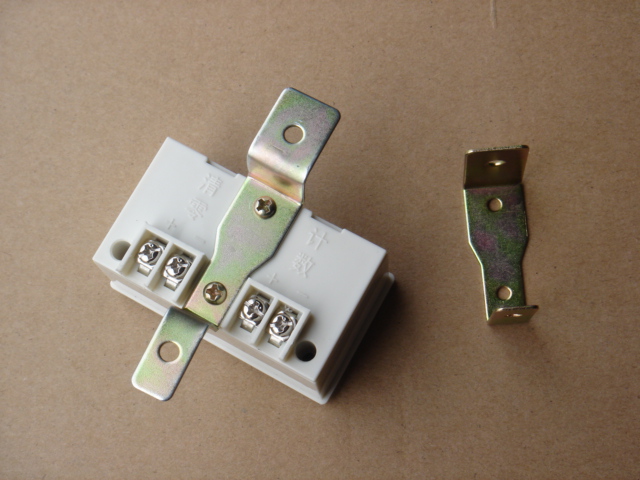

计数器安装：

面板安装：先在面板上取方孔，尺寸：61*36毫米，然后装入计数器，再用支架锁紧固定。

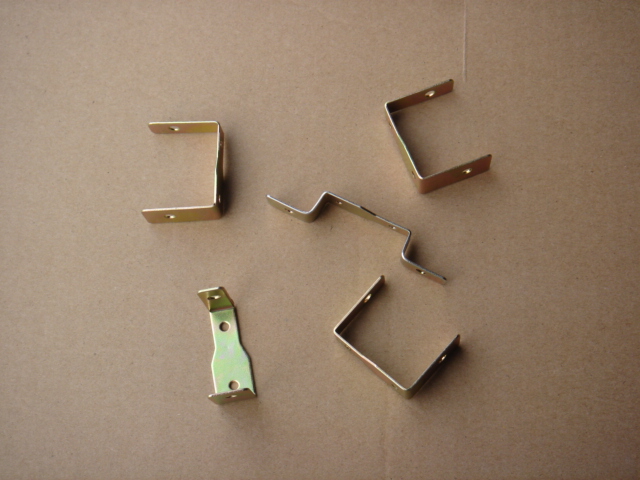

简易安装：根据安装的位置，用 钳子 等工具把计数器支架弯曲成方便安装的形状，然后就地安装。

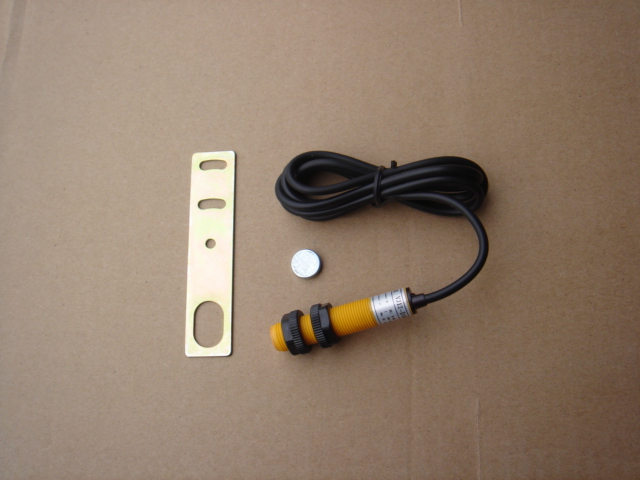

磁控接近开关安装：

根据安装的位置，用 钳子 等工具把接近开关支架弯曲成方便安装的形状，再就地安装。

冲床上安装：磁控接近开关可以安装在冲床的制动部件上，磁钢放在 磁控接近开关 对面的制动轮相应位置上(如果是连冲的高速冲床 ，制动轮温度很高，磁铁不能放在这里，强磁铁在高温下会磁性消失的)。 磁控接近开关和磁铁 也可以根据实际情况安装在冲床其他方便安装的位置上，比如曲轴，滑块 等等。

下面的照片是 磁控接近开关 安装在 63吨冲床 的制动部件上：

10吨 ，16吨小冲床上使用实例：

如果在安装使用中有不明白或者有什么问题，请和我联系18657696223或者13018821355，谢谢您的光临！
