Насадки для паяльника WeldPro 60Вт 80Вт 100Вт 150Вт Экологичные внешние нагревательные насадки

包邮指：除（港。澳。台。新疆。西藏，内蒙古。宁夏。甘肃）

直径可选 ：
30W：约3.8mm   40W: 约4.5mm

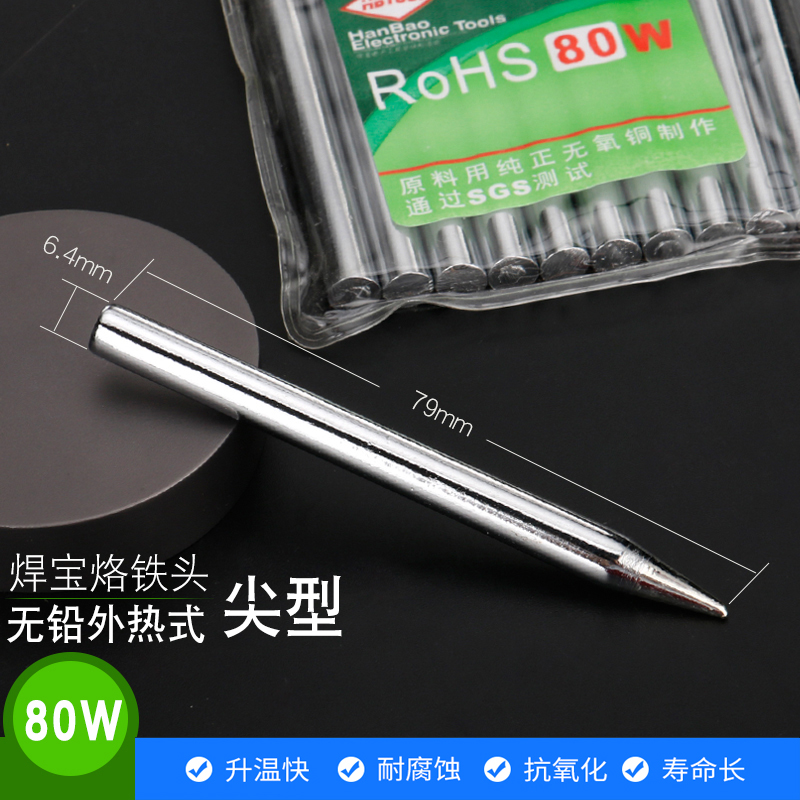

60W: 约5.5mm    80W:约6.4MM

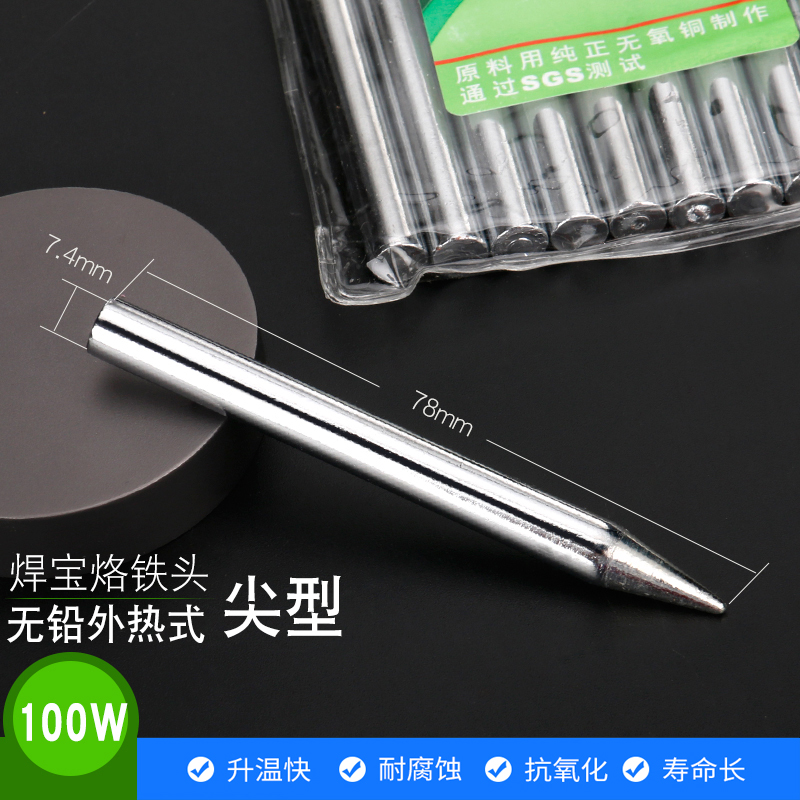

100W:约7.4MM   150W:约9.3MM

品牌：焊宝

材质：主体紫铜耐氧化，外层防氧化处理，尖端镀锡处理，焊接时着锡容易，并有效防止氧化。

功率；30W 40W 60W

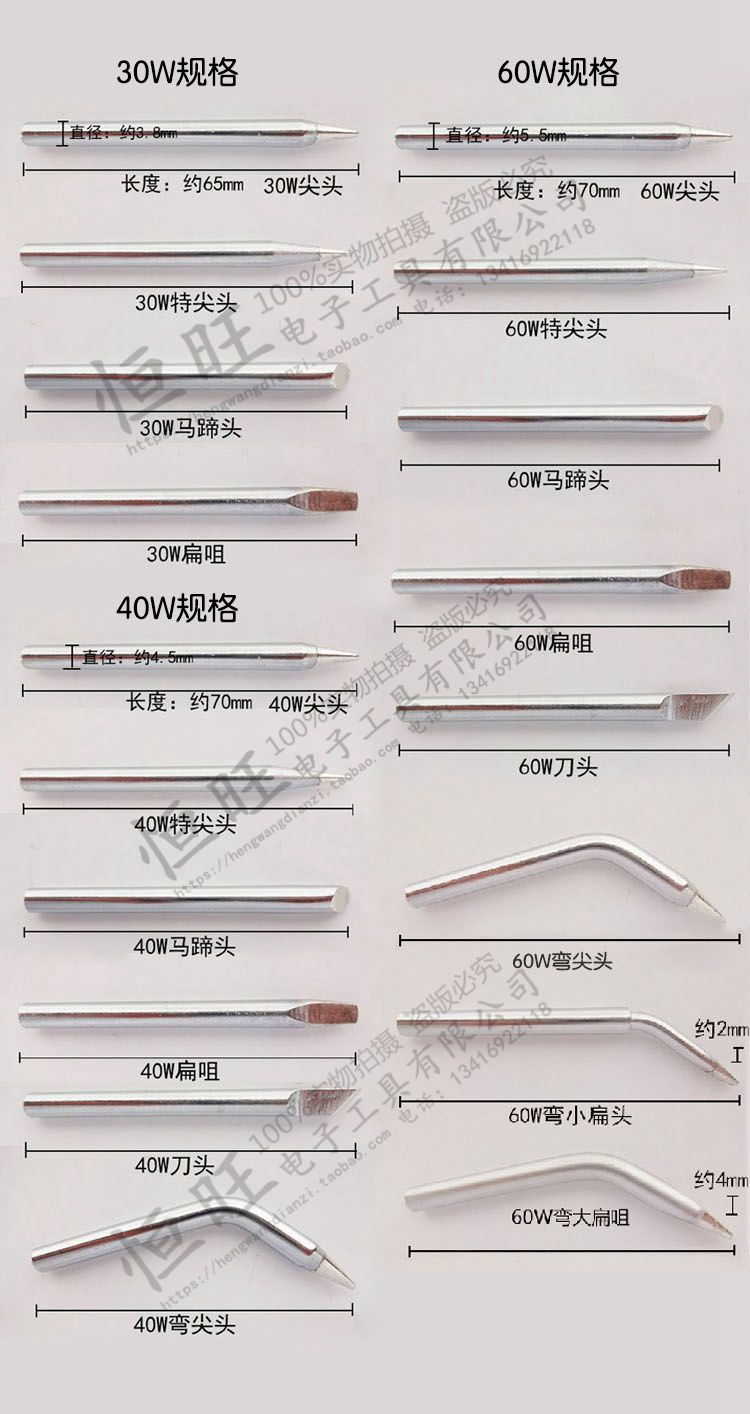

直径可选 ：

30W：约3.8mm

40W: 约4.5mm

60W: 约5.5mm

特点：

外形使用特殊成型机器加工，尺寸精确；
合金钛电镀层，使用寿命特长；
本体表面使用特殊材料处理；
尖端镀锡处理，焊接时着锡容易，并有效防止氧化。

本品通过SGS环保检测

烙铁头制作工艺

烙铁头一般采用紫铜材质制造。为保护在焊接的高温条件下不被氧化生锈,常将烙铁头经电镀处理,有的烙铁头还采用不易氧化的合金材质制成。新的烙铁头在正式焊接前应先进行镀锡处理。办法是将其用细纱纸打磨干净,然后浸入松香水,沾上焊锡在硬物(例如木板)上反复研磨,让各个面全部镀锡。若使用时间很长,烙铁头已经氧化发生时,要用小锉刀轻锉去表面氧化层,在露出紫铜的光亮后用同新烙铁头镀锡的办法一样进行处理。当仅使用一把电烙铁时,可以利用烙铁头插人烙铁芯深浅不同的办法调节温度。烙铁头从烙铁芯拉出的越长,烙铁头的温度相对越低,反之温度就越高。也可以利用更换大小及形状来达到调节温度的目的。烙铁头越细,温度越高；越粗,相对温度越低。

烙铁头被氧化原因

烙铁头（烙铁咀）被腐蚀的因素，也就是烙铁头腐蚀的因素分析：
烙铁头镀层一般是铁镍铬锡,铁镀层是烙铁头质量的关键所在在高温下,铁和锡会生成一种合金,此种合金会溶于液态焊锡中,导致烙铁头表面镀层铁的流失,最后的现象是烙铁头穿孔.铅有抑制此种合金产生的作用的速度,当然不能完全杜绝.另外,无铅焊锡中锡的成分越高,腐蚀越严重;温度越高,腐蚀越快.这就是为什么无铅焊接烙铁头比有铅焊接跟快的因素。

烙铁头生产结构

环保烙铁头也属于无铅烙铁咀，在外形设计上环保烙铁咀使用特殊成型机器加工，保证了尺寸精准。无铅合金铁电镀层密实，使用寿命特长。
环保烙铁咀整个表层使用特殊材料处理，确保整个材料不因高温而变黑.尖端镀锡处理，焊
接时著锡容易，并有效防止氧化,耐高温可达480度,正常使用保证达20000焊点以上。

烙铁头寿命

烙铁头的寿命是根据焊点次数来决定的，而保证起寿命长短则与头部的镀层厚度决定的。镀层越厚，烙铁头的寿命也越长，但传导热效率会大大降低烙铁咀寿命
　　对于同样温度系列的烙铁头，细的烙铁头，寿命比粗的烙铁头的寿命要短一些。因为烙铁头在工作中，不可避免会在表层发生损耗烙铁咀寿命。因此细的烙铁头更容易发生损耗因此减低烙铁咀寿命.

内热式外热式烙铁头特点

烙铁头根据及烙铁使用情况分为三类
