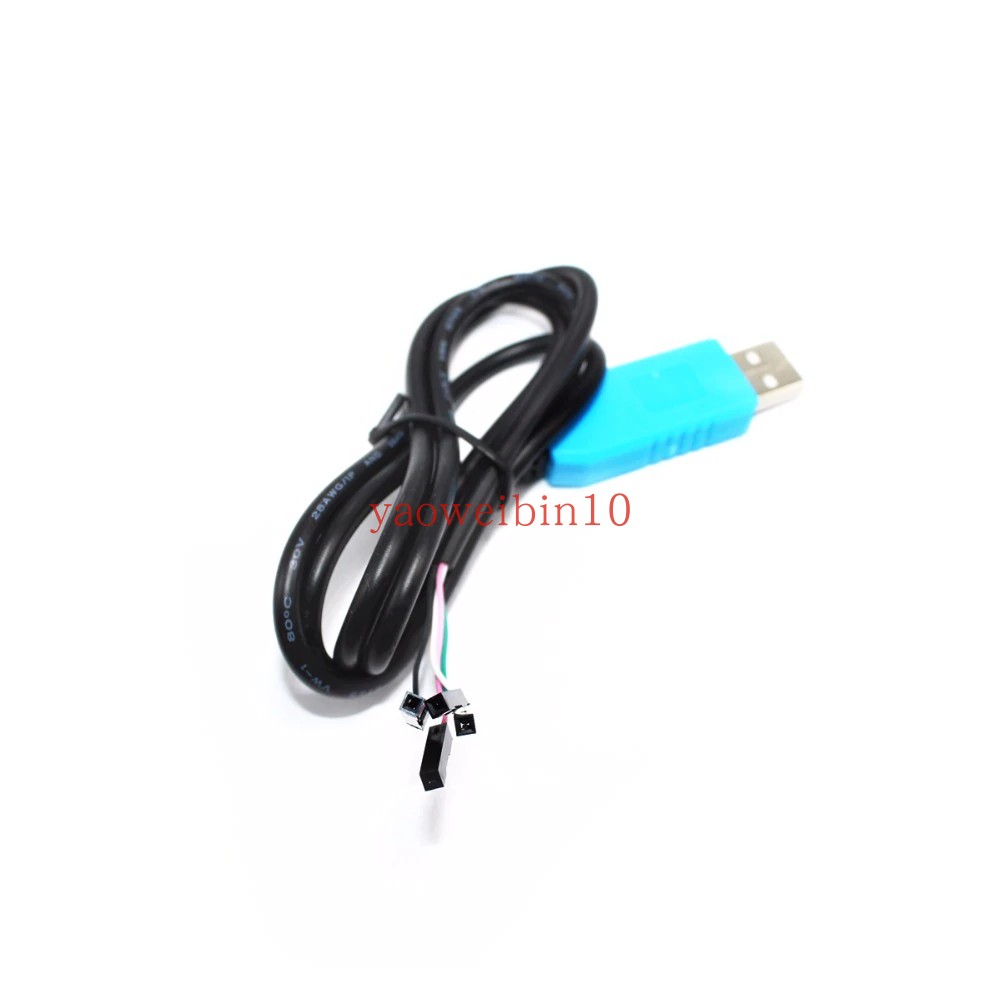

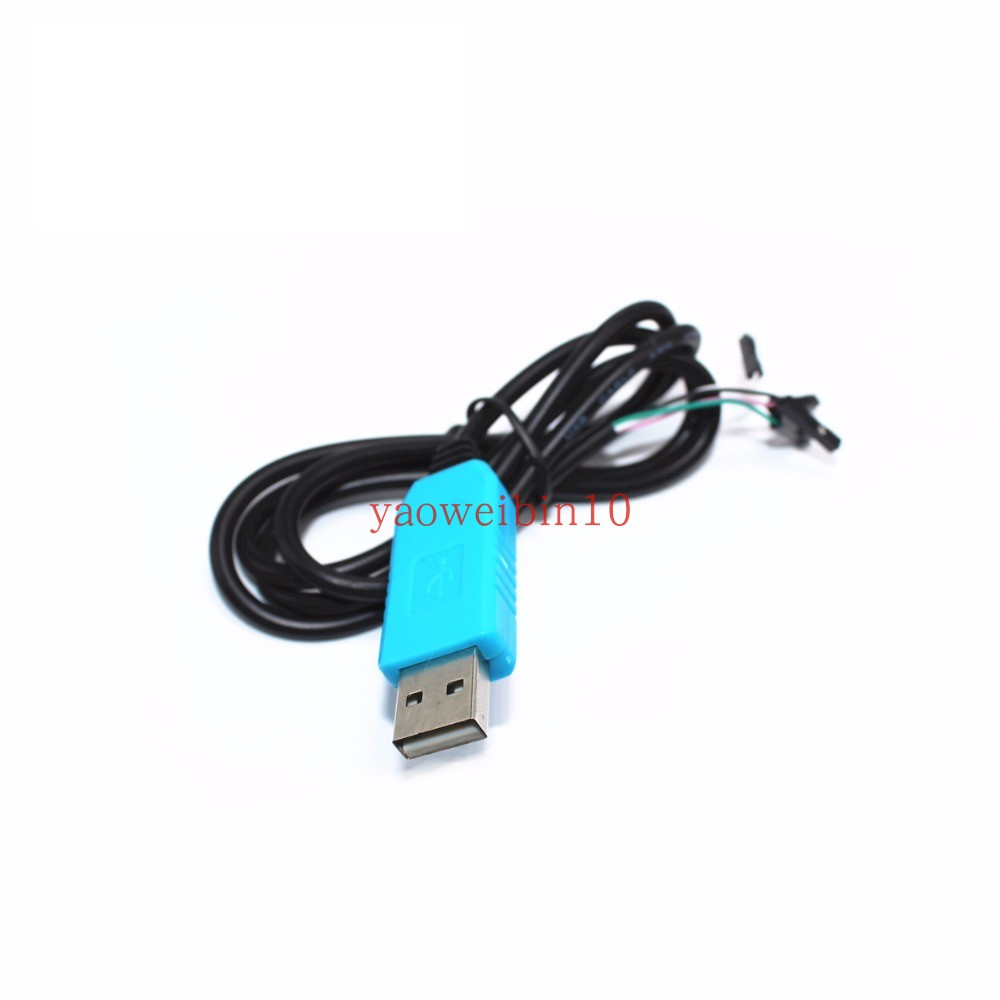

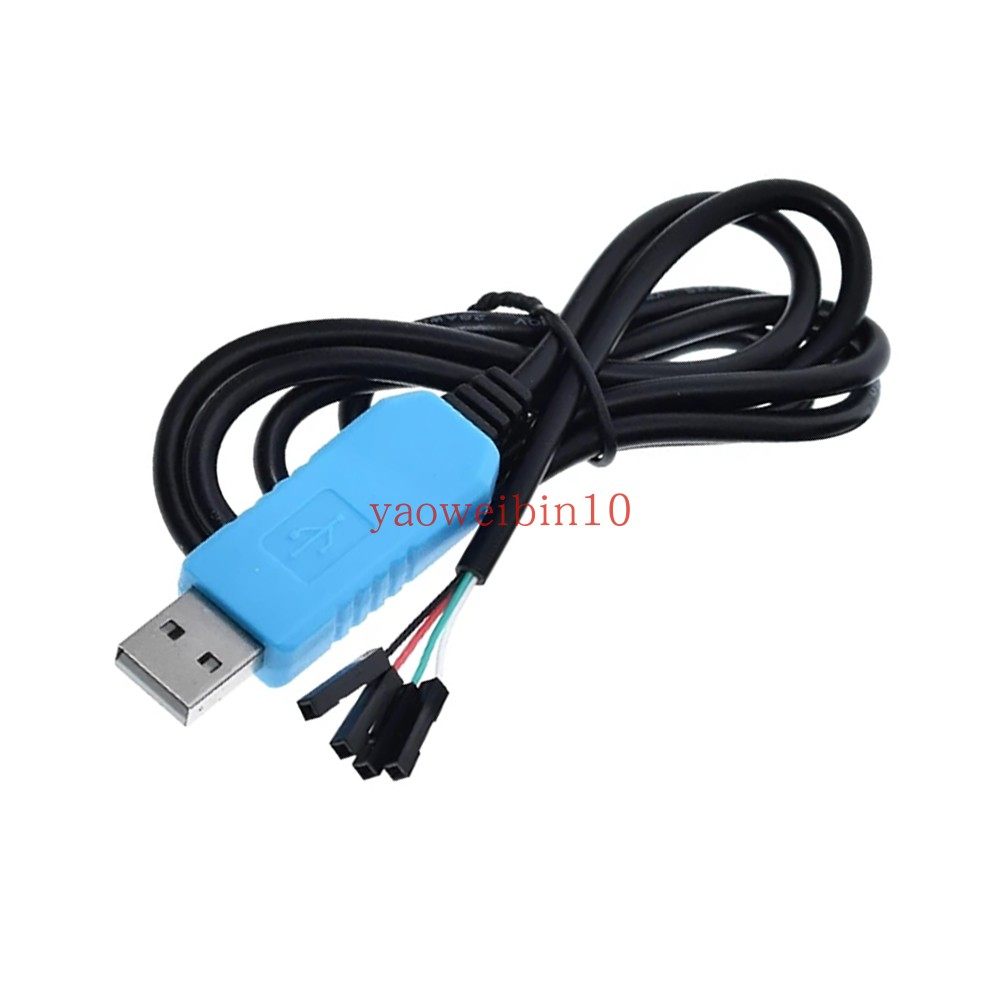

Обновленный модуль PL2303HX USB к TTL RS232 с защитным корпусом

Обновленная плата с корпусом PL2303HX USB к TTL RS232 модуль обновления USB к последовательному порту

Stock:

марка: usb-ttl

SKU:{{ product.sku }}

модель: {{ product.model }}

вес: {{ product.weight }} product.

{{ variable.name }} : {{ variable.values[selectedVariantsIndex[variable_index]].name }}

количество:

информация о продукте Attribute

产品名称：USB转TTL 下载线

长度：1米

芯片：PL2303HX兼容WIN7以下系统、PL2303TA兼容winXP-win10系统。

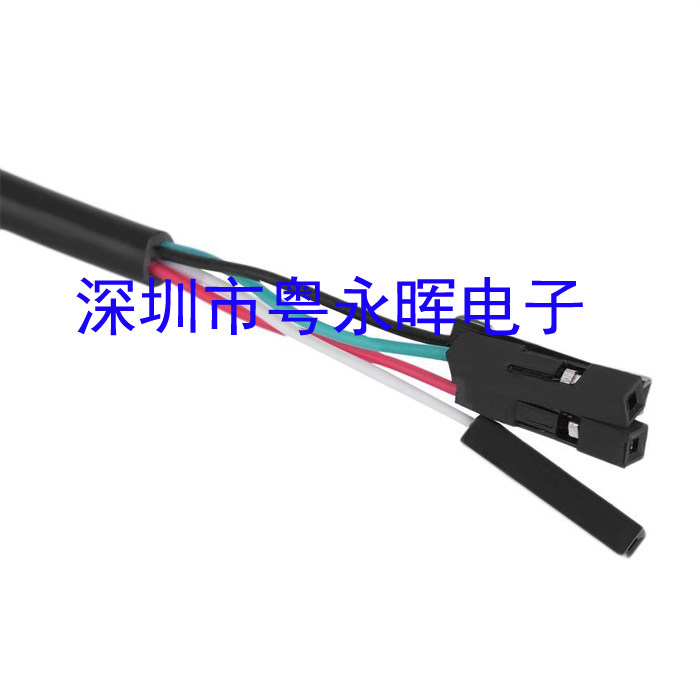

线序定义红+5V, 黑GND, 绿TXD,白RXD

需要FT232芯片请点连接：

http://item.taobao.com/item.htm?spm=a1z10.1.w6947410-6370636246.31.p0nSbb&id=40338208061

特别说明：

（一）本连接只是卖小板，一个工具。我们对于使用方法并不熟悉，所以无法提供操作的指导。因市面上型号繁多，而每个人的动手能力又相差甚远，所以我们不保你能成功。更不要因为自己没有成功而给我们中评或差评，那我们就比窦娥还怨了！

（二）我们发出去的每一个都是经过测试的，这里提醒买家请不要拿到后就直接进行操作，以免不成会认为是有问题。首先做一个简单地测试，方法很简单：如果你把线插在电脑上，电脑提示“找到新硬件....”，用万用表黑笔接(GND),红笔分别去接(RX)和(TX)都能测到电压，则说明小板一定是好的。这里特别说明，如果把(GND)接到设备的有电压的针脚上，加电必定烧毁，所以用户接线前一定要准确的测出设备的针脚，以免造成不必要的损失！

有的买家不小心烧了芯片或者不会操作或者机器本身不支持升级，就说是我们的小板有问题等等，请这样的买家绕道，谢谢。此类情况不给予退货或者退款的行为，也不接收中评和差评。

针脚接法及说明：

连接前请一定找的针脚定义，尤其是GND一定不能接在有电压的针脚上，而且RX和TX端也不要接在VCC针上了，(实际测量过有些VCC针脚电压高达14V。）接错必烧转接线芯片，一定请注意，不要拿自己的小板做实验，否则烧坏我们不负任何责任的。一定要找好针脚定义在接。

连接方法：再说一遍刷机只需要3根线，一般只用到RX TX GND三个信号线，VCC不用接。上面是4、5针的朋友，不用接VCC和BT针。使用时请把RXD与目标板TX相接，TXD与目标板RX相接，GND接GND，如果不行，对调一下RX与TX。

所有模块都经过双重测试出厂！

家必看：

购买此板的朋友要有电子基础。至少要认识RX TX GND VCC这些东西，不认识的是请不要买，你买了也不会弄。

再次申明没有电子基础的不要买！！本店所售出的每一块模块都经过店主亲自测试完好才发出，保到手完好，请买家收到货后不要盲目的接到电路上去，先了解清楚了接线再操作，模块类产品一经售出不退不换，请各位买家知悉！！！

注意我们不提供升级教程。只提供USB转TTL升级板和教你们怎么接线。

有的买家不小心烧了模块或者不会操作或者机器本身不支持升级，就说是我们的模块有问题等等，请这样的买家绕道，谢谢。此模块不给予退货或者退款的行为。

连接方式：

RX对TX;

TX对RX；

地对地（GND对GND）

USB转串口小板功能:

1 简单的串口通信.

2 路由器或者ADSL固件升级.

3 GPS串口通信.

4 硬盘固件升级。

5 使用方便，RX接到MCU的TX;TX接到MCU的RX.在接上地。而无需在用MAX232转换。

6 超级终端里使用；常用串口调试工具。

7 各种卫星机升级用。

等...............通用型的 USB转串口小板

Default
Бренд	usb-ttl
Цветовые варианты	Чип PL2303HX, чип PL2303TA
Тип интерфейса	USB в последовательный порт
Требуется внешний источник питания	Нет
